1、變頻調速特性的分析
       變頻器實際上是種由IGBT等原件組成的綜合性的電氣設備。在配電線路中，位于電網電源和電動機之間，從某種意義上說變頻器相當于種頻率可調的電源，能夠?yàn)殡妱?dòng)機提供不同頻率的電源。
       相對于感應電動機而言，采用變頻調速，實際上就是采用了種改變供電電源頻率的調速方法。采用這種方法調速，超細磨電動機能夠獲得較大的調速范圍、較好的調速平滑性和足夠硬度的機械特性。變頻調速實際上就是利用了感應電動機在忽略轉差率變化的情況下，轉速與頻率成正比的關系。
       另外，超細磨感應電機在50Hz以下恒轉矩范圍內調速時，在保持電壓與頻率成比正例的情況下，電動機的大轉矩保持不變，也就是說，在變頻調速的情況下，電動機過載能力保持不變。但是當電源頻率較低時，定子電阻的影響不能忽略，使電機的有效轉矩降低，從而降低了電動機的帶載能力。
       當頻率相對較小時，由于電動機的電抗較小，定子繞組電阻的影響不能忽略。此時電動機的大轉矩值大為降低。電源頻率較低時，即速度很較低的時，電動機的大轉矩明顯降低，不能夠?yàn)樨?fù)載提供足夠的轉矩。由于輸入頻率與電源電源成正比，說明速度降低時，電壓也隨著降低，電壓降低到定程度后，不能夠?yàn)殡妱?dòng)機提供建立額定磁場所需的電能，從而使電動機的轉矩明顯降低。
       為了解決這個問題，變頻器采用了電壓補償?shù)霓k法，幫助電動機建立勵磁磁場，使電動機的轉矩在定程度上得到改善。
       2、變頻過載能力的利用
從上面變頻調速特性的分析中，可以得出這樣的結論：在恒轉矩范圍內，只要控制電動機的頻率不要太低，基本上就不影響電動機的過載能力。通常情況下，變頻器手冊提供簡單的選型參考，就是要求變頻器功率大于電動機的功率。
       首先，變頻器功率除了包括為電動機提供的功率外，還包括變頻器自身運行的熱損耗和在其內部器件上產生的電壓降，尤其是容量較大的變頻器，這種損耗和電壓降不能忽略。為此，在保證電動機電壓與變頻器輸出匹配的同時，采用比較電流的方式是更合理的選擇。其次，從經濟的角度考慮，超細磨設備起動結束后，恒轉矩運行，轉矩不是很高。這樣，利用電動機和變頻器的過載能力，使它們的選型檔位降低，從而降低變頻器的采購成本。 以某型號超細磨為例，超細磨筒體轉速為16.57r／rain，在簡體旋轉的加速過程中所需要的轉矩大。為了減小對電網及機械的沖擊，般先設置個較低頻率，比如15Hz。變頻器采用V／F控制方式時，加速時間是自由憒陛的1／3，大約為2min，則起動需要的時間為36s，小于變頻器過載時間1min，可以利用變頻器的過載能力。

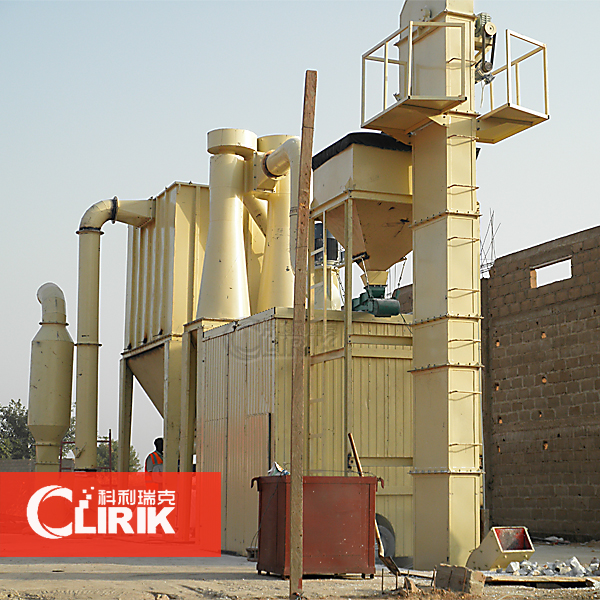

       變頻器在上海科利瑞克機器有限公司生產的超細磨上的應用對降低能耗、提高生產效率有著不般的作用，如果您有興趣進步了解，點擊在線客服或者撥打電話進行詳細咨詢，也可以直接到場前來參觀。
